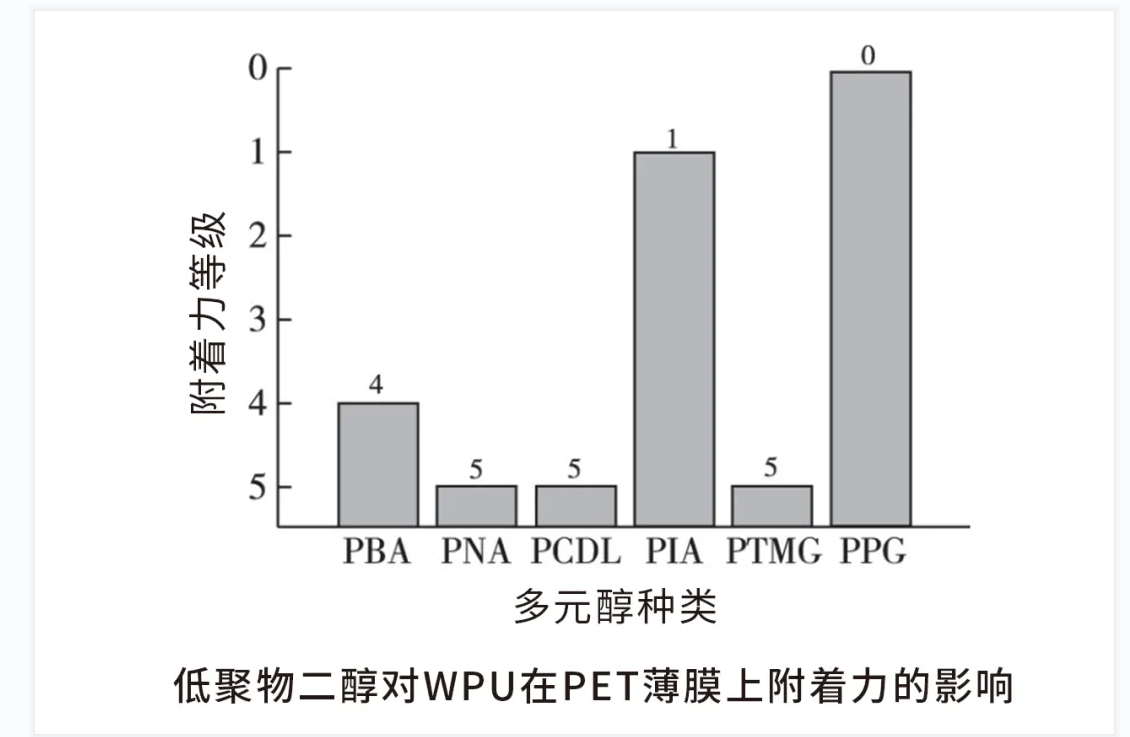

聚醚和聚酯类的低聚物二醇作为软段是水性聚氨酯的主要构成部分，其结构特征对水性聚氨酯性能有非常大的影响。在HDI与IPDI摩尔比为1∶1、R数值为1.2且以DEG为扩链剂的情形下，选择一个系列相应分子质量为2000的不同分子结构的低聚物二元醇，各自制作而成固含量为30%的水性聚氨酯乳液，随后调配成油墨，在PET薄膜上开展附着力测试，结论见下面的图。

从图中得知，以PTMG、PNA和PCDL分别为软段制作而成的水性聚氨酯对PET薄膜的附着性差，这也是因为它制作而成的水性聚氨酯成膜结晶性差，进而造成其对PET薄膜的附着性差。由PBA制作而成的水性聚氨酯对PET薄膜有相应的附着性，这是由于PBA链段结构特征规整，对称较强，制作而成的水性聚氨酯涂层有非常明显的结晶性，内聚力强，故其附着性相应比较好。由PIA制作而成的水性聚氨酯对PET薄膜附着性好，划格测试做到了1级，这也是因为间苯二甲酸制作而成的聚酯二醇结构特征中带有刚性苯环，极性比较大，与此同时与PET薄膜即聚对苯二甲酸乙二醇酯结构特征较为类似，二者之间易于形成氢键，因而对PET薄膜的附着性好。由PPG制作而成的水性聚氨酯在划格测试中等级做到0级，这是由于其制作而成的水性聚氨酯成膜软且发黏，最终像不干胶似的，黏附在PET薄膜上，胶膜强度相应比较差，在具体应用中因为其太黏，应用范畴较为局限。综合上述数据信息和应用规定，采用结构特征中带有间苯二甲酸的聚酯二醇PIA制作而成的水性聚氨酯对PET薄膜的附着性较佳。

东莞市万泰电子材料有限公司是一家拥有10年经验的电子材料供应商，提供优质的热转印膜,高光板加硬pet膜,高光板抗刮膜，还可生产多种功能的PET薄膜，如：亚（雾）面PET薄膜、阻燃（防火）PET薄膜、喷墨打印胶片、抗静电PET薄膜、防雾PET薄膜、防（抗）紫外线PET薄膜、无收缩PET薄膜、PC薄膜、PET离型膜、光学PET薄膜等。验丰富的技术团队，经济划算，而且品质方面也是有保证的，值得您的信赖；有意者欢迎来电咨询！联系人手机：蔡先生 188 2433 4080。
